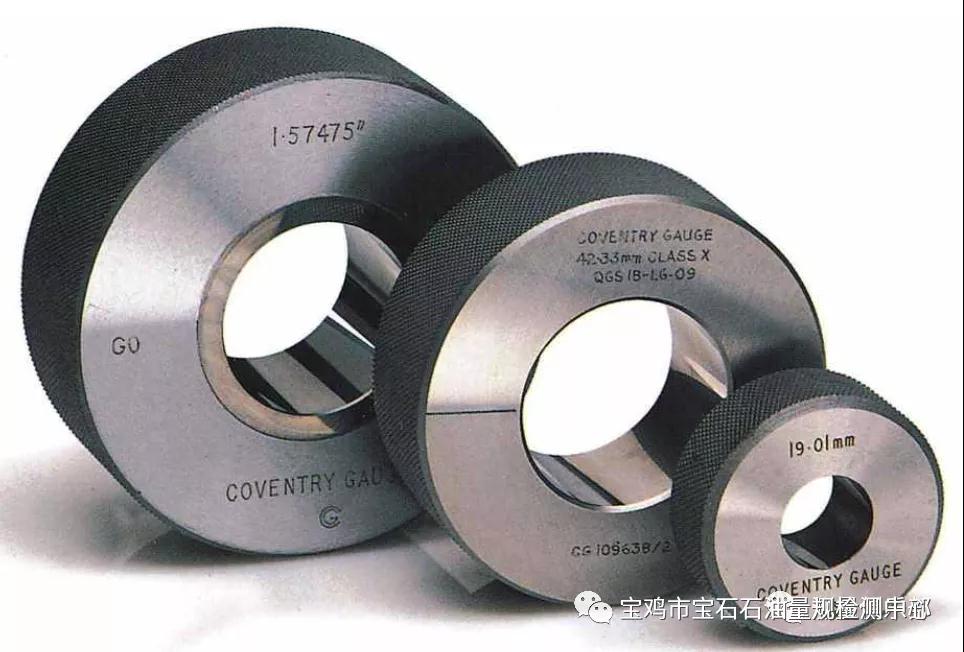

現在常用的螺紋環規測量方法主要有三種，用螺紋校對量規進行綜合測量；用測長機測量螺紋單一中徑；用輪廓掃描型儀器測量螺紋全參數。這三種方法在不同的領域有不同的應用，各有各的使用特點，現對這三種方法進行初步比較，以便使用者根據自身的使用情況對照使用。

1 螺紋校對量規綜合測量

      螺紋校對量規用于綜合測量螺紋作用中徑，是國家標準GB3934-2003及計量檢定規程JG 888-1995規定對普通螺紋測量結果最終的判定方法。該方法源于1905年英國人發明的泰勒原則。螺紋環規的通端用螺紋校對量規TT TZ及TS檢驗；止端用ZT，ZZ及ZS檢驗。

      它的優點是具有較好的經濟性，可以保證裝配，對于生產工藝水平較高的制造商，在螺距、半角有保證的情況下，使用它可以較好地控制螺紋質量。它的缺點是螺紋的質量保證水平低，存在技術漏洞。比如無法知道螺紋單個參數的具體尺寸值，而且由于螺紋環規本身精度較高，螺紋校對量規的公差與螺紋環規的公差少不了多少，同樣都合格的兩個校對規可能出現相反的結果，存在許多爭議。另外由于螺紋環規規格的多樣性，對于檢測機構來說，螺紋校對量規很難全部配齊。

2  測長機測量單一中徑

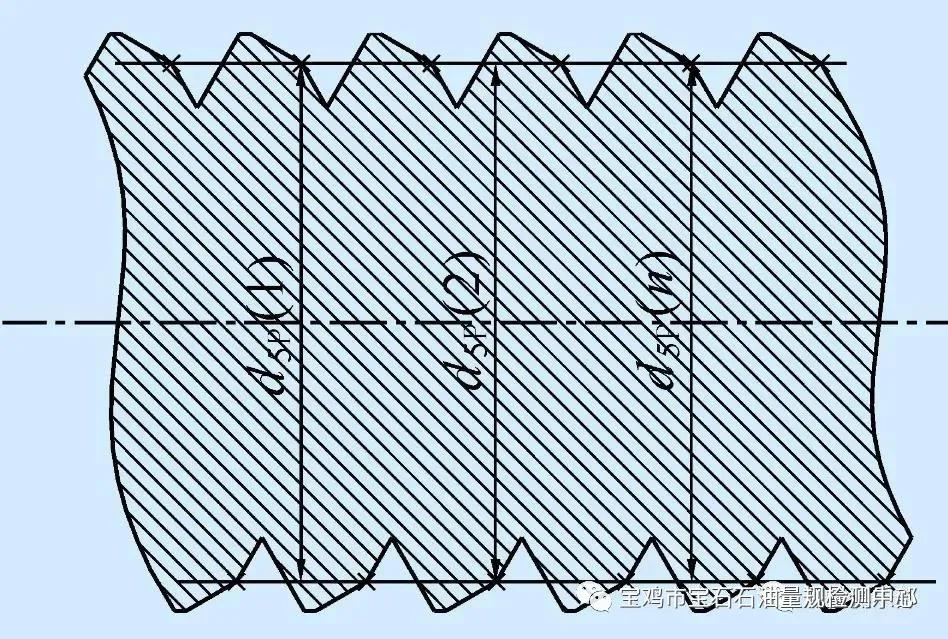

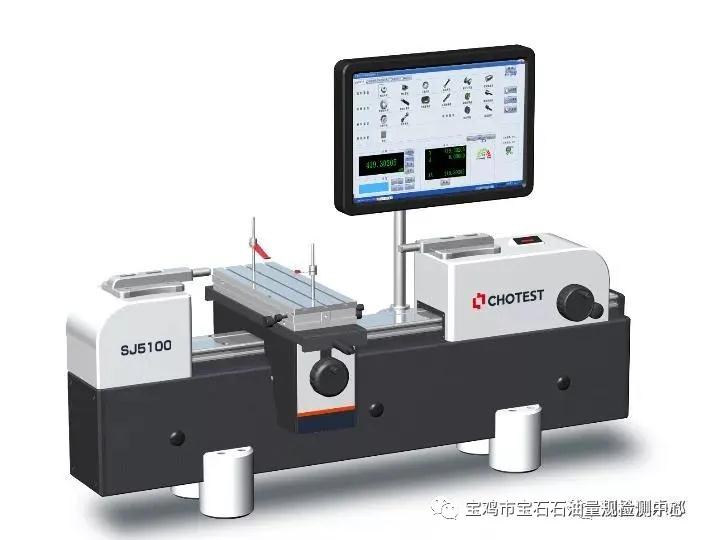

      用測長機測量螺紋環規的單一中徑有兩種方式，一種是測鉤，一種是T形雙球量桿。通過接觸法以標準環規與被測螺紋環規進行比較測量得出螺紋環規的單一中徑。

      該方法的優點是對于M4以上的螺紋環規基本都能夠檢測，所以該方法在經濟許可的情況下應用較為普遍。但是由于測長機測量的是螺紋環規的單一中徑，它與校對規的方法有時是矛盾的。比如螺紋環規程橢圓形，校對規與測長機的測量結果往往是相反的。另外由于單一中徑測量結果通常是根據螺距、牙形角的名義值計算出來的。所以對于螺距、半角控制不嚴的情況存在較大的不確定因素。而且對于許多美國制造的的三段式可調式螺紋環規，由于其不是規則的圓形，環規實際作用的地方一般不在測量軸線上，所以測量結果會比實際值大許多。

那么我們?cè)趯?shí)際應用中該如何選擇呢？

      對于只需要保證配合的情況下或低精度的螺紋可直接利用螺紋校對量規進行檢驗即可，而且經濟性好。如果對螺紋質量要求比較高或比較重要的場合，則需要用螺紋掃描儀對螺紋環規的單項參數進行測量，但這種方法成本高。在經濟許可的情況下也可利用測長機測量單一中徑，該方法對于螺紋環規種類較多的情況下存在一定優勢，而且可以在一定程度上控制螺紋的質量。
