百分表

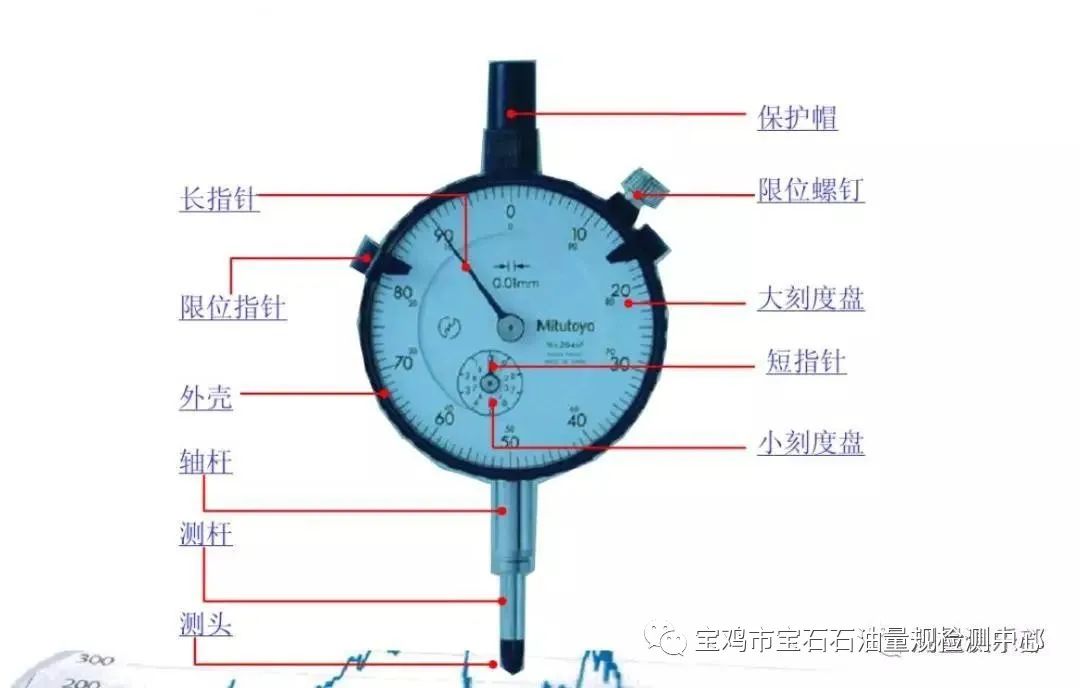

外觀結構

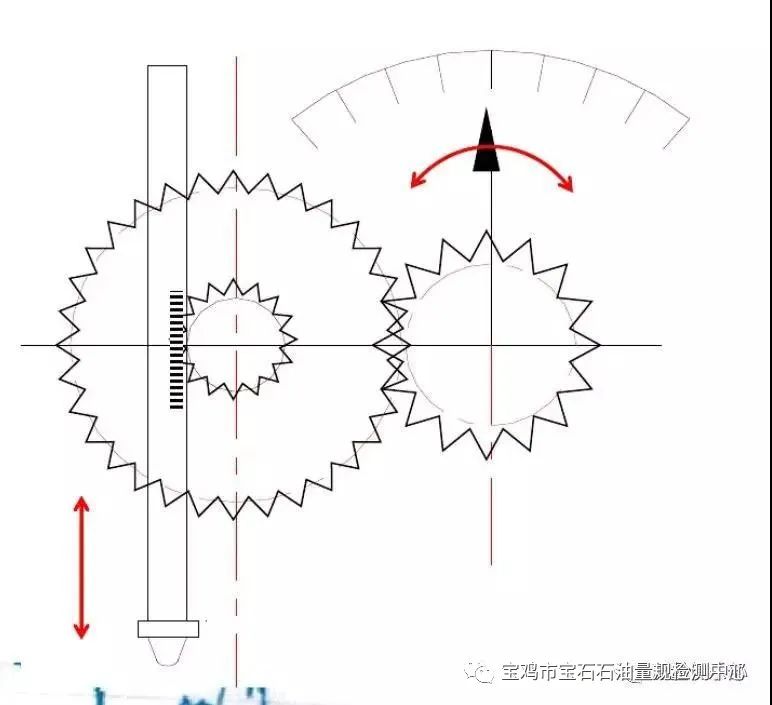

工作原理:通過測桿上齒條與齒輪的傳動配合，將測桿的直線運動轉抄成指針的角度偏移，根據指針偏移的角度，從刻度盤上讀取測量值。

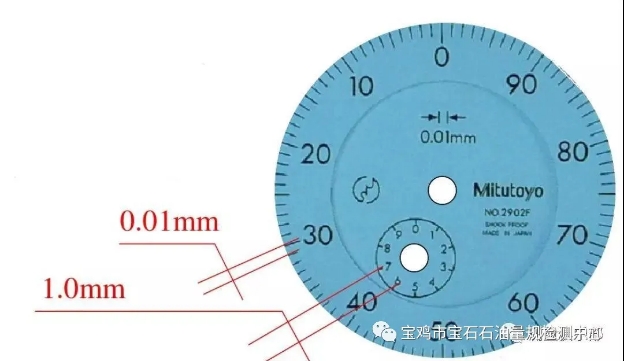

刻度原理
刻度：
①大刻度盤最小刻度1隔：1格=0.01mm
②小刻度盤最小刻度間隔：1格=1.0mm（長指針旋轉一周，短指針旋轉一格，即：1mm）
測量及讀數方法

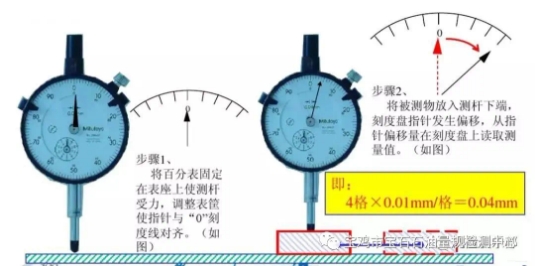

絕對測量法:以基準平面為基點，測量物體的實際尺寸，從刻度盤上直接讀取測量值。

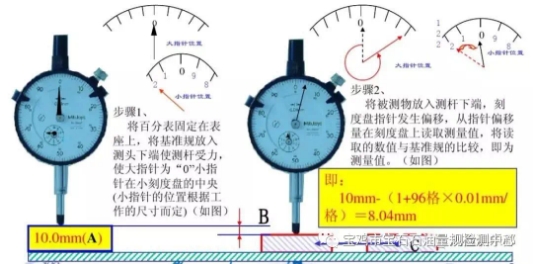

相對測量法（工件比基準值?。?將已知尺寸的基準規放入測量頭下端，設定基準刻度"A"再將被測物放入測量頭下端讀取數值"B"，測量值C="A-B"
千分表

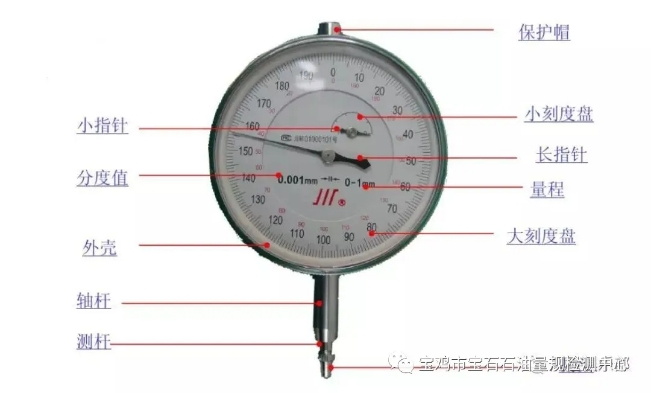

外觀結構
工作原理:通過測桿上齒條與齒輪的傳動配合，將測桿的直線運動轉換成指針的角度偏移，根據指針偏移的角度，從刻度盤上讀取測量值。

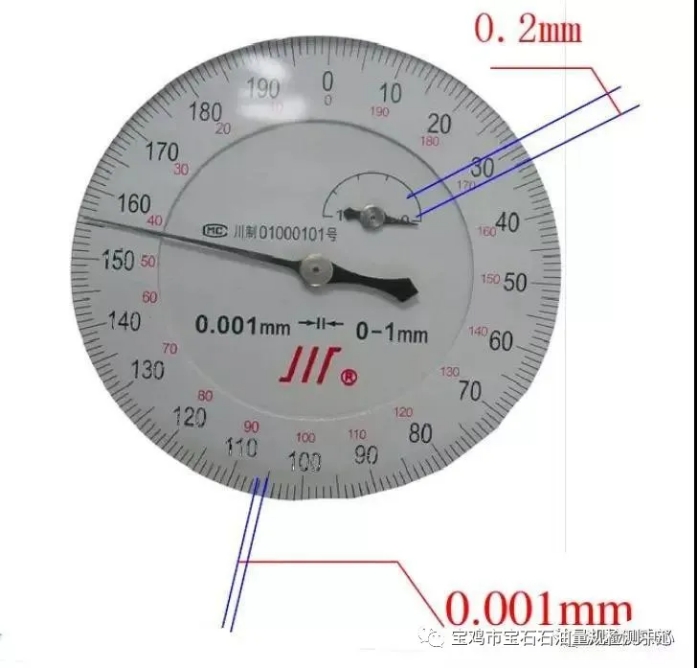

刻度原理
刻度：
①大刻度盤最小刻度間隔：1格=0.001mm
②小刻度盤最小刻度間隔：0.2格
（長指針旋轉一周，短指針旋轉0.2格，即：0.2mm
測量及讀數方法

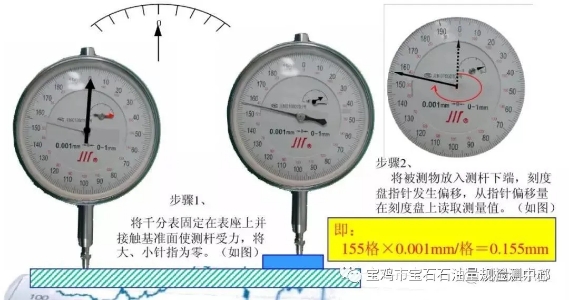

絕對測量法：以基準平面為基點，測量物體的實際尺寸，從刻度盤上直接讀取測量值。

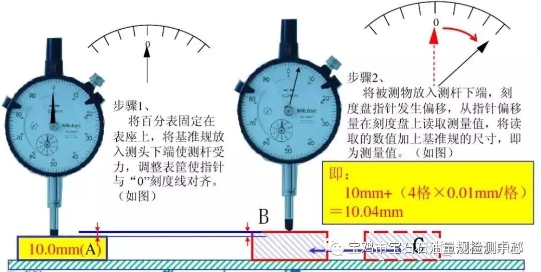

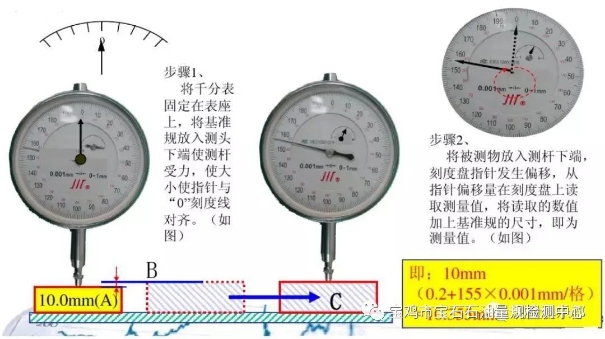

相對測量法（工件比基準塊大的測量）：將已知尺寸的基準規放入測量頭下端，設定基準刻度“A"，再將被測物放入測量頭下端讀取數值"B"，測量值C=
“A+B"

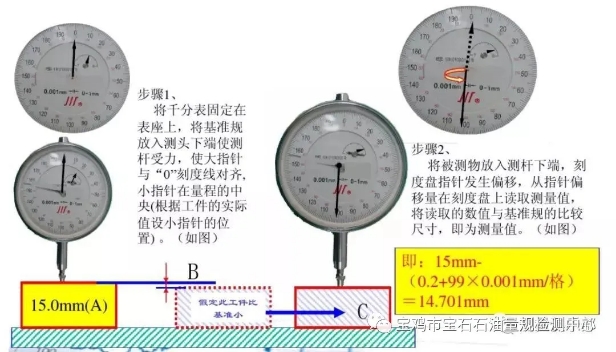

相對測量法（工件比基準塊小的的測量）: 將已知尺寸的基準規放入測量頭下端，設定基準刻度"A"再將被測物放入測量頭下端讀取數值"B"，測量值C="A-B"
